Przewody instalacyjne do wnętrz (jednodrutowe, do układania na stałe)
Instalacje wewnątrz budynków wykonuje się przewodami, w których kazda żyła przewodząca jest pojedyńczym drutem. Głównie są to wielożyłowe przewody płaskie YDYp, nieco rzadziej okrągłe YDY, najrzadziej 1-żyłowe DY. W instalacjach mieszkaniowych i biurowych do układania obwodów oświetleniowych najczęściej stosuje się przewody o przekroju 1,5mm2, a do gniazd wtykowych - 2,5mm2. Fachowi elektrycy mają wiedzę, kiedy można zastosować cieńsze przekroje, a kiedy konieczne są grubsze.
Wielożyłowe przewody instalacyjne w pomieszczeniach typu mieszkalnego i biurowego układa się pod tynkiem (ewentualnie na tynku w estetycznych listwach i kanałach). Natomiast w pomieszczeniach technicznych, gospodarczych, przemysłowych powinny być układane na tynku, bezpośrednio za pośrednictwem uchwytów lub w dodatkowych osłonach (w rurach PVC lub metalowych korytach). Przewody 1-żyłowe zawsze muszą być w dodatkowej osłonie izolacyjnej.
Osoby podłączające oświetlenie meblowe lub oczka sufitowe ze źródłami LED często stosują przewody giętkie, w których żyła przewodząca jest linką drobnodrutową. Przewody te są cieńsze -przez co łatwo je wcisnąć w szczeliny, miękkie - dobrze je się układa, przykleja, a poza tym są tańsze od przewodów 1-drutowych.
Dla instalatorów, którzy regularnie układają setki, tysiące metrów instalacji ma znaczenie jak przewody się układają na ścianie, czy łatwo się je odizolowuje do podłączeń, czy mają dużo wad. Najlepszą opinię wśród elektryków mają przewody instalacyjne NKT (niektórzy używają tylko tej marki), następna w kolejności jest Tele-Fonika, a potem kolejni producenci. Na samym końcu lokują się niektóre tanie przewody potocznie zwane "marketowymi", które może spełniają wymogi norm, ale już na pierwszy rzut oka bardzo różnią się od markowych, mają nawet cieńsze żyły miedziane i powłoki izolacyjne. Zwykle te ostatnie nie są akceptowane przez zawodowych instalatorów.
Rozpowszechnioną praktyką, zwłaszcza wśród niefachowców jest układanie w ziemi tańszych przewodów instalacyjnych YDY i YDYp zamiast kabli ziemnych YKY. Przewody instalacyjne mają izolacje i powłokę stosunkowo miękką i cienką 450/750V a kable ziemne mają izolacje i powłokę twardszą, bardziej odporną na czynniki zewnętrzne, uszkodzenia mechaniczne i grubszą 0,6/1kV. Naszym obowiązkiem jest informowanie klientów o różnicach pomiędzy przewodami instalacyjnymi i kablami, aby mogli dokonać świadomego wyboru. Nigdy jednak sprzedawca nie może polecać klientowi przewodu wnętrzowego do zastosowania w ziemi.
Osoby podłączające oświetlenie meblowe lub oczka sufitowe ze źródłami LED często stosują przewody giętkie, w których żyła przewodząca jest linką drobnodrutową. Przewody te są cieńsze -przez co łatwo je wcisnąć w szczeliny, miękkie - dobrze je się układa, przykleja, a poza tym są tańsze od przewodów 1-drutowych.
Dla instalatorów, którzy regularnie układają setki, tysiące metrów instalacji ma znaczenie jak przewody się układają na ścianie, czy łatwo się je odizolowuje do podłączeń, czy mają dużo wad. Najlepszą opinię wśród elektryków mają przewody instalacyjne NKT (niektórzy używają tylko tej marki), następna w kolejności jest Tele-Fonika, a potem kolejni producenci. Na samym końcu lokują się niektóre tanie przewody potocznie zwane "marketowymi", które może spełniają wymogi norm, ale już na pierwszy rzut oka bardzo różnią się od markowych, mają nawet cieńsze żyły miedziane i powłoki izolacyjne. Zwykle te ostatnie nie są akceptowane przez zawodowych instalatorów.
Rozpowszechnioną praktyką, zwłaszcza wśród niefachowców jest układanie w ziemi tańszych przewodów instalacyjnych YDY i YDYp zamiast kabli ziemnych YKY. Przewody instalacyjne mają izolacje i powłokę stosunkowo miękką i cienką 450/750V a kable ziemne mają izolacje i powłokę twardszą, bardziej odporną na czynniki zewnętrzne, uszkodzenia mechaniczne i grubszą 0,6/1kV. Naszym obowiązkiem jest informowanie klientów o różnicach pomiędzy przewodami instalacyjnymi i kablami, aby mogli dokonać świadomego wyboru. Nigdy jednak sprzedawca nie może polecać klientowi przewodu wnętrzowego do zastosowania w ziemi.

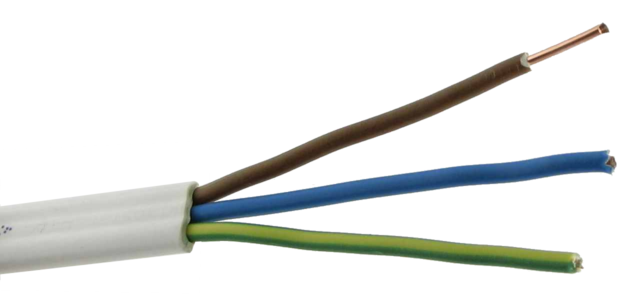

YDYp (wg PN)
najbardziej uniwersalny wielożyłowy płaski przewód do układania na stałe na tynku, pod tynkiem, w ścianach pustych, sufitach i posadzkach. W posadzkach powinien być dodatkowo osłonięty rurami karbowanymi Peschla.
Liczba żył: 2x, 3x, 4x, 5x
Przekroje żył: 1 - 1,5 - 2,5 - 4 - 6mm2
Przekroje żył: 1 - 1,5 - 2,5 - 4 - 6mm2
YDY (wg PN)
wielożyłowy okrągły przewód do układania na stałe na tynku, pod tynkiem, w ścianach pustych, sufitach i posadzkach. Ze względu na większą średnicę zewnętrzną, bezpośrednio pod tynk trzeba go umieszczać w wykutej bruździe. W posadzkach powinien być dodatkowo osłonięty rurami karbowanymi Peschla.
Liczba żył: 2x, 3x, 4x, 5x
Przekroje żył: 1 - 1,5 - 2,5 - 4 - 6 - 10mm2
Przekroje żył: 1 - 1,5 - 2,5 - 4 - 6 - 10mm2
Izolacja: 750V
>> karta katalogowa firmy NKT
NYM-J /-O (wg DIN VDE)
przewody okrągłe mają także rzadziej stosowaną odmianę wykonywaną wg normy DIN VDE.
>> karta katalogowa firmy NKT
NYM-J /-O (wg DIN VDE)
przewody okrągłe mają także rzadziej stosowaną odmianę wykonywaną wg normy DIN VDE.
Liczba żył: 1x, 2x, 3x, 4x, 5x
Przekroje żył: 1,5 - 2,5 - 4 - 6 - 10mm2 (z żyłami jednodrutowymi RE) oraz 16 - 25 - 35mm2 (z żyłami wielodrutowymi-linkowymi RM).
Przekroje żył: 1,5 - 2,5 - 4 - 6 - 10mm2 (z żyłami jednodrutowymi RE) oraz 16 - 25 - 35mm2 (z żyłami wielodrutowymi-linkowymi RM).

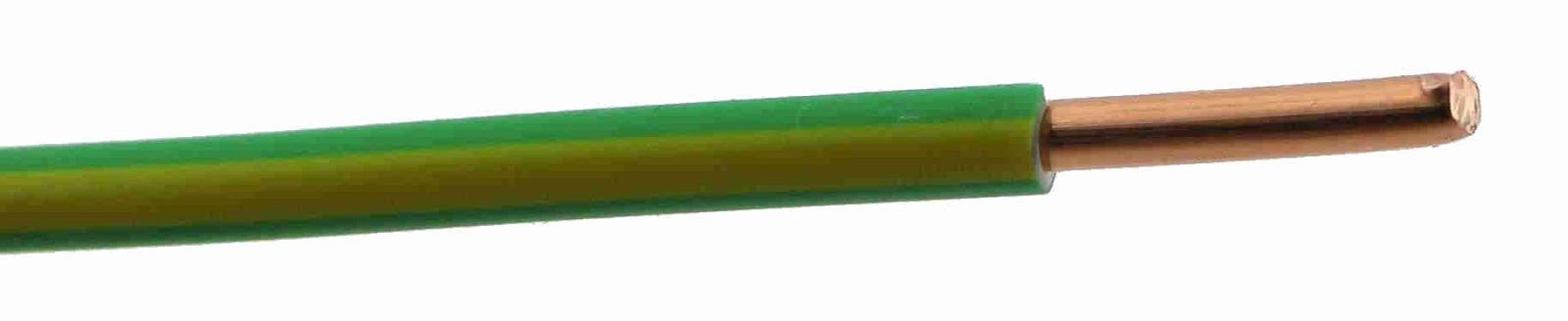

DY (wg PN) H05V-U, H07V-U (wg DIN-VDE)
1-żyłowy przewód w pojedynczej izolacji z polwinitu, do układania na stałe, wyłącznie w dodatkowych osłonach: pod tynkiem - w rurach karbowanych Peschla układanych w wykutych bruzdach, na tynku - w rurach sztywnych typu RL lub listwach i kanałach z PCV.
Liczba żył: 1x
Przekroje żył: 0,5 - 0,75 - 1 - 1,5 - 2,5 - 4 - 6 - 10mm2
Przekroje żył: 0,5 - 0,75 - 1 - 1,5 - 2,5 - 4 - 6 - 10mm2
Izolacja: 500V (od 0,5 do 2,5mm2) oraz 750V (od 1 do 10mm2)
>> karta katalogowa 500V oraz 750V firmy NKT
>> karta katalogowa 500V oraz 750V firmy NKT
 |
| DY 1x1,5 |
 |
| DY 1x10 |
