Gdyby instalator bądź inwestor chciał sam skompletować zestaw, kupując poszczególne elementy systemu w różnych firmach, jako producenta konstrukcji i akcesoriów montażowych do instalacji PV polecam renomowanego producenta firmę Baks. Katalog tej firmy zawiera prezentację gotowych zestawów montażowych, ich poszczególnych elementów oraz wskazówki instalacyjne, dzięki którym nawet laik poradziłby sobie z mechanicznym zamontowaniem modułów fotowoltaicznych.
>> Zobacz katalog Baks dla PV
- reklama -
Punkty mocowania modułów
Zacznijmy od końca, który we wszystkich rodzajach montażu jest podobny. W instrukcji każdego modułu PV są wskazane dozwolone punkty mocowania do profili albo bezpośrednio za pomocą śrub - w tym celu w ramie modułu jest przygotowanych 4 lub nawet 8 otworów montażowych, albo za pomocą pośrednictwem aluminiowych uchwytów (klem) - do tego wyznaczone są dozwolone strefy mocowania. |
| wskazówki montażowe z instrukcji modułu JASolar |
Do czego mocować moduły PV - aluminiowe profile montażowe
Niezależnie od miejsca instalacji, rama każdego modułu musi być przymocowana w min. 4 punktach do dwóch profili montażowych. Jest ich wiele typów, ale najczęściej stosowany jest typowy profil aluminiowy 40x40mm, w Baks oznaczany jako PAL40H40. |
| źródło: katalog Baks |
Profile te występują w kilku długościach, ale ze względu na ograniczenia logistyczne najbardziej popularne są profile o długości 2,10mb i 3,15mb, które łatwiej przewieźć, a potem ze sobą połączyć wzdłużnie 2 łącznikami liniowymi PLPAN, wsuwanymi do środka.
 |
| źródło: katalog Baks |
| Element montażowy | Cena i dostępność |
| profil PAL40H40 2,1mb srebrny | >>w hurtowni |
| profil PAL40H40 3,15mb srebrny | >>w hurtowni |
| łącznik profili PLPAN40 lub LPAN40 | >>w hurtowni |
Do montażu profili aluminiowych PAL40H40 do różnych uchwytów dachowych służy śruba M10 ze stali nierdzewnej wraz z kołnierzową nakrętką ząbkowaną M10.
 |
| źródło: katalog Baks |
| Element montażowy | Cena i dostępność |
| śruba M10 SSZ10x20E | >>w hurtowni |
| nakrętka ząbkowana M10 NKZM10E | >>w hurtowni |
Na gruncie alternatywą dla profili aluminiowych mogą być ceowniki ocynkowane firmy Baks CMC41H41 lub CTMC40H40, na których moduły PV mocuje się od strony otwartej. Wymagają nieco innego mocowania paneli - wykluczone są klemy typu "klick", stosuje się klemy PUF i BUF + podkładki PPFE + śruby SRM8x25F.
 |
| źródło: katalog Baks |
Możliwy jet także montaż modułów PV bezpośrednio na konstrukcyjnych ceownikach wzmacnianych typu CWC lub podobnych + klemy PUF i BUF + śruby M8. To rozwiązanie stosuje się zwykle w instalacjach na gruncie.
 |
| źródło: katalog Baks |
Rozpowszechniony jest także pogląd, że aluminiowe ramy modułów PV nie powinny się bezpośrednio stykać z konstrukcyjnymi elementami ocynkowanymi, bo to będzie wywoływało przyśpieszoną korozję. Instalacja jest przewidywana na 30-35 lat i najlepiej, żeby z moduły stykały się tylko z elementami aluminiowymi, ze stali nierdzewnej lub stali w powłoce Magnelis.
Klemy montażowe
Moduły do profili mocuje się 4-punktowo, za pośrednictwem klem bocznych - stosowanych na końcach zestawu oraz pośrednich - stosowanych pomiędzy modułami. Klemy pośrednie są uniwersalne, trzeba tylko dla nich pozostawić 20mm odstępu pomiędzy modułami. Natomiast klemy boczne muszą być dobrane do grubości ramy modułu PV. Dostępne są dla grubości ram 32, 35, 40... a nawet do 90mm.Wygodne w stosowaniu są kompletne uchwyty typu Klick, które można zatrzasnąć w dowolnym miejscu profilu, a następnie zablokować przez wkręcenie śruby imbusowej (w komplecie).
 |
| źródło: katalog Baks |
| Uchwyty/klemy montażowe | Cena i dostępność |
| uchwyt boczny BUFK32 32mm | >>wyślij zapytanie |
| uchwyt boczny BUFK35 35mm | >>wyślij zapytanie |
| uchwyt boczny BUFK40 40mm | >>wyślij zapytanie |
| uchwyt pośredni PUFK uniwersalny | >>w hurtowni |
Bardziej popularne są klemy PUF i BUF, mocowane do profili za pośrednictwem nierdzewnych śrub imbusowych SAM8..., wkręcanych w nakrętki NKWSM8A wsunięte w profil (wszystkie elementy kupowane osobno).
 |
| źródło: katalog Baks |
| Elementy montażowe | Cena i dostępność |
| uchwyt boczny BUF35 35mm srebrny | >>w hurtowni |
| uchwyt boczny BUF35L 35mm czarny | >>w hurtowni |
| uchwyt boczny BUF40 40mm srebrny | >>w hurtowni |
| uchwyt boczny BUF40L 40mm czarny | >>wyślij zapytanie |
| uchwyt pośredni PUF srebrny | >>w hurtowni |
| uchwyt pośredni PUFL czarny | >>w hurtowni |
| śruba SAM8x30E do ram 35mm | >>w hurtowni |
| śruba SAM8x35E do ram 40mm | >>wyślij zapytanie |
| nakrętka ślizgowa z kulką NKWSM8A | >>w hurtowni |
- reklama -
Montaż na dachu skośnym krytym blachą dachówkową
Dla każdego rzędu modułów profile montuje się poziomo po dwa. Dla modułów montowanych pionowo rozstaw szyn winien wynosić ok. 1/2 długości modułu (z pewną tolerancją), dla montowanych poziomo rozstaw szyn powinien mieć od 1/2 do 1 szerokości modułu. Dokładne wymiary i tolerancje są podane w instrukcji dołączonej do modułów PV.
Po wyznaczeniu na blachodachówce linii przebiegu profili, w tych liniach nad każdą krokwią wierci się w blasze otwory o średnicy 12-14mm (pod wewnętrzną średnicę uszczelki gumowej). Niektórzy starają się wiercić tylko w górze fali, ale nie zawsze jest to możliwe. Następnie w samych krokwiach nawierca się otwory fi 6-7mm. W te otwory wkręca się jak najgłębiej nierdzewne śruby dwugwintowe SWDM, żeby wystawały nad blachę na wysokość ok. 10cm. Nakrętką dociska się do blachy gumową podkładkę tak, żeby wewnętrzny ring wszedł w otwór w blasze, a reszta podkładki rozpłaszczyła się dobrze przylegając do powierzchni blachy. Guma uszczelki EPDM powinna wytrzymać wiele lat, ale niektórzy instalatorzy zabezpieczają ją dodatkowo uszczelniaczami dekarskimi, zwłaszcza jak jest w dole fali, gdzie podczas opadów będzie płynąć dużo wody. Dla każdego rzędu modułów mają być wkręcone po 2 śruby SWDM w każdą krokiew (nie należy wkręcać ich w same łaty, kontrłaty czy deskowanie). Najczęściej stosowane są śruby SWDM M10x200mm lub M10x250mm. Czasami jednak odległości od powierzchni blachy do krokwi są dość duże. Wówczas warto zastosować śruby dłuższe i grubsze, np. SWDM M12x300m, żeby dół śruby był głęboko zakotwiony w krokwi, a góra wystawała kilka, kilkanaście centymetrów nad powierzchnię blachy i miała odpowiednią sztywność.
Pomiędzy nakrętki śrub SWDM, na wysokości kilku, kilkunastu cm nad dachem wkłada się i przykręca adaptery montażowe: AD11E - do śrub SWDM10 lub AD13E - do śrub SWDM12.
 |
| źródło: katalog Baks |
Do tak przymocowanych profili za pomocą klem przymocowuje się moduły PV.
|
| źródło: katalog Baks |
| Elementy montażowe | Cena i dostępność |
| śruba dwugwintowa SWDM10x200E | >>w hurtowni |
| śruba dwugwintowa SWDM10x250E | >>w hurtowni |
| śruba dwugwintowa SWDM12x300E | >>wyślij zapytanie |
| adapter AD11E | >>w hurtowni |
| adapter AD13E | >>wyślij zapytanie |
| profil PAL40H40 2,1mb srebrny | >>w hurtowni |
| profil PAL40H40 3,15mb srebrny | >>w hurtowni |
| łącznik profili PLPAN40 lub LPAN40 | >>w hurtowni |
| śruba SSZ10x20E | >>w hurtowni |
| nakrętka ząbkowana NKZM10E | >>w hurtowni |
| uchwyt boczny BUF35 35mm srebrny | >>w hurtowni |
| uchwyt boczny BUF35L 35mm czarny | >>w hurtowni |
| uchwyt boczny BUF40 40mm srebrny | >>w hurtowni |
| uchwyt boczny BUF40L 40mm czarny | >>wyślij zapytanie |
| uchwyt pośredni PUF srebrny | >>w hurtowni |
| uchwyt pośredni PUFL czarny | >>w hurtowni |
| śruba SAM8x30E do ram 35mm | >>w hurtowni |
| śruba SAM8x35E do ram 40mm | >>wyślij zapytanie |
| nakrętka ślizgowa z kulką NKWSM8A | >>w hurtowni |
- reklama -
Montaż na dachu skośnym krytym blachą trapezową
Na dachach z blachy trapezowej stosuje się 2 podstawowe typy montażu.Montaż na szynach SM i SMA

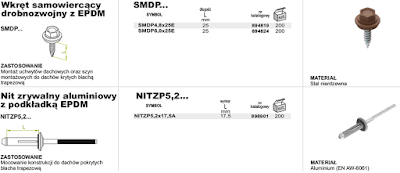

Zdecydowanie najpopularniejszą i najszybszą metodą jest zastosowanie specjalnych szyn montażowych SMA40... lub SMA70... mocowanych samowiercącymi wkrętami "farmerskimi" wprost do 3 grzbietów blachy trapezowej na górze fali. Szyny mają długość 330mm lub 400mm i pod jeden rząd modułów PV należy je montować w dwu liniach, w miejscach styku modułów PV, w rozstawie ok. 0,85x1m (zgodnie z instrukcją montowanych modułów PV). Najpopularniejsze są szyny SMA70..., niskie szyny SM400 stosowane są bardzo rzadko, bo pod modułami nie zostawiają przestrzeni odpowiedniej do dobrego ich chłodzenia.
Ten sposób montażu firma Baks zaleca dla blach o grubości min. 0,7mm. W przypadku cieńszych blach lepiej zastosować metodę do blachodachówki.
Szyny SMA od góry są wyposażone w rowek montażowy pod śruby M8, dlatego bezpośrednio do nich mocuje się moduły PV za pomocą klem pośrednich i bocznych.
 |
| źródło: katalog Baks |
| Elementy montażowe | Cena i dostępność |
| szyna SMA40/033 | >>wyślij zapytanie |
| szyna SMA70/033 | >>w hurtowni |
| szyna SMA70/040 | >>wyślij zapytanie |
| wkręt samowiercący SMDP6,0x25E | >>w hurtowni |
| uchwyt boczny BUF35 35mm srebrny | >>w hurtowni |
| uchwyt boczny BUF35L 35mm czarny | >>w hurtowni |
| uchwyt boczny BUF40 40mm srebrny | >>w hurtowni |
| uchwyt boczny BUF40L 40mm czarny | >>wyślij zapytanie |
| uchwyt pośredni PUF srebrny | >>w hurtowni |
| uchwyt pośredni PUFL czarny | >>w hurtowni |
| śruba SAM8x30E do ram 35mm | >>w hurtowni |
| śruba SAM8x35E do ram 40mm | >>wyślij zapytanie |
| nakrętka ślizgowa z kulką NKWSM8A | >>w hurtowni |
To rzadziej stosowana, klasyczna metoda montażu modułów PV za pośrednictwem profili aluminiowych lub ceowników przymocowanych do blachy trapezowej za pomocą uchwytów. Uchwyty UBT dedykowane są do blachy trapezowej T45, nastawne uchwyty RUBT można dostosować do różnych typów blachy. Zaletą tej metody jest bardzo pewne zamocowanie każdego uchwytu za pomocą 6 wkrętów "farmerskich" lub nitów NITZP5,2.
Do tak przymocowanych uchwytów UBT, RUBT za pomocą śrub M10 (SSZ10x20E + NKZM10E) przykręca się profile PAL40, a do profili klemami pośrednimi i bocznymi mocuje się moduły PV.
 |
| źródło: katalog Baks |
Montaż na dachu skośnym krytym blachą łączoną "na rąbek"
Na dachach blaszanych krytych metodą na rąbek stosuje się specjalne uchwyty zaciskane na rąbku. Ponieważ rąbków jest kilka rodzajów, dedykowane jest do nich kilka rodzajów uchwytów:- UBZRKZE - do blachy z rąbkiem wyginanym przez dekarza,
- UBZRPE - do paneli dachowych typu PD 510 firmy Pruszyński,
- UBZRE - do blachy z rąbkiem typu Heavy.
Uchwyty zaciska się na rąbkach stojących poprzez dokręcenie śrub, w rozstawie uzależnionej od wielkości paneli blachodachówki, wielkości modułów PV oraz pionowego lub poziomego ułożenia modułów. Na rogach i krawędziach zestawu modułów montuje się dodatkowe uchwyty, żeby zwiększyć odporność na podmuchy wiatru.
 |
| źródło: instrukcja Baks |
Do uchwytów UBZR... za pomocą śrub SSZ10x20E i nakrętek NKZM10E przykręca się profile montażowe PAL40H40. Uchwyty mają otwór podłużny, dzięki czemu można wyrównać profile, korygując ewentualne niedokładności w montażu uchwytów. Do tak przymocowanych profili za pomocą klem przymocowuje się moduły PV.
 |
| źródło: katalog Baks |
Wprawdzie takie zestawy na rąbek mają odpowiednią certyfikację, ale niektórzy wykonawcy nie dowierzają temu sposobowi mocowania i stosują zestawy ze śrubami dwugwintowymi, jak do blachodachówki.
Montaż na dachu skośnym krytym dachówką ceramiczną
Montaż modułów PV na dachach krytych dachówkami ceramicznymi odbywa się za pośrednictwem klem i aluminiowych profili PAL40. Ponieważ rodzajów dachówek jest trochę, firma Baks ma w ofercie kilka typów uchwytów, które mocuje się za pomocą mocnych wkrętów fi 8 do krokwi w rozstawie ok. 0,9x1m. Spotykane w praktyce mocowanie do deskowania lub kontrłat, jest uznawane za niewystarczające i może być powodem niewypłacenia ew. odszkodowania.Montaż na dachówkach klasycznych
 |
| źródło: katalog Baks |
Montaż na "karpiówce"
Praktyk, który mnie szkolił uprzedzał, że karpiówka najczęściej jest ułożona "po królewsku", gdy każdy następny rząd jest przesunięty o połowę szerokości - wtedy pasują klasyczne uchwyty, lub rzadziej "na łezkę", równiutko jedna pod drugą - wtedy potrzebne są uchwyty przedłużone. W ofercie firmy Baks są także uchwyty zintegrowane z dachówką.
 |
| źródło: katalog Baks |
Montaż na łupku lub goncie bitumicznym
 |
| źródło: katalog Baks oraz www.enbiz.pl |
Zwykle dachówki, spod których wyprowadzane są uchwyty, muszą być od spodu podszlifowane szlifierką kątową, żeby nie odstawały na uchwycie. Niestety rodzi to ryzyko, że kilka dachówek ulegnie uszkodzeniu. Na starszych dachach już samo chodzenie monterów może spowodować pęknięcie części dachówek. Na bardzo wiekowych - zwłaszcza z dachówkami mocowanymi zaprawą cementową, to może być prawdziwy "armageddon". Dlatego firma monterska w umowie może wyraźnie zaznaczyć, że zapewnienie nowych dachówek i opłacenie ich wymiany leży po stronie właściciela obiektu.
