Jak dobrać wyłącznik silnikowy do silnika

Jeśli szukasz wyłącznika do silnika i chodzi Ci o urządzenie, które dodatkowo chroni silnik przed przeciążeniem, zanikiem fazy, często także przed zwarciem, to dobrze trafiłeś.
Natomiast jeśli szukasz wyłącznika do ręcznego załączania lub manewrowania silnikiem elektrycznym, to zapewne chodzi ci o tzw. łącznik krzywkowy - przejdź do postu >> Jak dobrać łącznik krzywkowy.

Szybki dobór wyłączników silnikowych do mocy silników 3-fazowych pracujących na napięciu 400V wg zaleceń producentów prezentuje poniższa tabela. Każdy nr katalogowy produktu jest wyposażony w link do hurtowni elektrycznej, gdzie można sprawdzić cenę i dostępność. Informacje techniczne są w dalszych objaśnieniach.

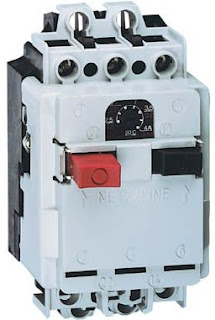

Moc silnika 3-faz.	wyłącznik silnikowy Schneider GV...	wyłącznik silnikowy Schneider GZ1E	wyłącznik silnikowy Legrand M250	wyłącznik silnikowy Legrand M611
0,06kW	GV2ME02	GZ1E02	606801	-
0,09kW	GV2ME03	GZ1E03	606802	-
0,12kW	GV2ME04	GZ1E04	606803	6112-170001
0,18kW	GV2ME04	GZ1E04	606804	6112-210001
0,25kW	GV2ME05	GZ1E05	606804	6112-210001
0,37kW	GV2ME06	GZ1E06	606805	6112-250001
0,55kW	GV2ME06	GZ1E06	606805	6112-250001
0,75kW	GV2ME07	GZ1E07	606806	6112-290001
1,1kW	GV2ME08	GZ1E08	606807	6112-330001
1,5kW	GV2ME08	GZ1E08	606807	6112-330001
2,2kW	GV2ME10	GZ1E10	606808	6112-370001
3kW	GV2ME14	GZ1E14	606809	6112-420001
4kW	GV2ME14	GZ1E14	606809	6112-420001
5,5kW	GV2ME16	GZ1E16	606810	6112-460001
7,5kW	GV2ME20	GZ1E20	606810	6112-460001
11kW	GV2ME22	GZ1E22	606812	-
15kW	GV2ME32	GZ1E32	-	-
18,5kW	GV3P40	-	-	-
22kW	GV3P50	-	-	-
30kW	GV3P65	-	-	-
37kW	GV3P73	-	-	-
45kW	GV3P80	-	-	-
55kW	GV4P115	-	-	-
75kW	GV7RE150	-	-	-

Wersje wyłączników silnikowych. Wyłączniki silnikowe są odmianą wyłączników nadmiarowoprądowych dedykowanych do ochrony uzwojeń silników elektrycznych. Od innych wyłączników nadprądowych różnią się tym, że ich termiczny wyzwalacz przeciążeniowy jest regulowany i to z dokładnością do dziesiątych części ampera, aby można było precyzyjnie dostosować ochronę do uzwojeń silnika.
Najczęściej stosowane są wyłączniki termomagnetyczne, tzn. posiadające wyzwalacz termobimetalowy do wyłączania przeciążeń i asymetrii zasilania oraz wyzwalacz elektromagnetyczny do wyłączania zwarć. Są także wersje wyłączników z jednym wyzwalaczem - dedykowane dla przemysłu, których nie można polecać do popularnych zastosowań warsztatowych, ponieważ wymagają użycia dodatkowych urządzeń zabezpieczających, które mogą dobrać tylko fachowi automatycy.
Zwarciowy wyzwalacz elektromagnetyczny ma stałą nastawę, np. kilkunastokrotność maksymalnego prądu przeciążenia.

Dobór i nastawa wyłącznika. Aby dobrać wyłącznik silnikowy, trzeba wiedzieć, jaki ma prąd znamionowy w A, co można odczytać z tabliczki na silniku. Często jednak znamy tylko moc silnika w kW, wówczas dobieramy do niego wyłącznik na podstawie tabeli z katalogu producenta albo z pomocą suwaka. Wyłączniki różnych producentów albo wersji mogą się różnić w działaniu, dlatego firma Legrand do tego samego silnika może zalecać wyłącznik o innym zakresie prądowym, niż firma Schneider.
Dodatkowo firma Legrand dla swoich wyłączników M250 zaleca: "Przed załączeniem wyłącznika strzałkę na gałce nastawczej wyzwalaczy termicznych należy ustawić na 1,05...1,1 wartości rzeczywistej prądu pobieranego przez zabezpieczany silnik (lub inny chroniony odbiornik energii)." Firma Schneider zaleca, zwłaszcza w wyłącznikach bardziej zaawansowanych, do zastosowań przemysłowych, aby nastawa była równa prądowi znamionowemu silnika.

Karty katalogowe wyłączników silnikowych:
>> Legrand M250, M611
>> Legrand MPX
>> Schneider GZ1E
>> Schneider GV2P, GV2M...

Wyłącznik silnikowy w instalacji. Wyłączniki są wykonywane w wersji 3-polowej do ochrony silników 3-fazowych i montowane są w obwodach pomiędzy zabezpieczeniem nadmiarowoprądowym obwodu a silnikiem.

Wyłączniki silnikowe zabudowane w dostosowanych do nich szczelnych obudowach IP55-65 są często montowane bezpośrednio na maszynach. Wówczas oprócz funkcji ochronnej spełniają rolę wyłącznika, np. betoniarki, hydroforu czy pilarki.

obudowy do wyłączników silnikowych

Bardziej zaawansowane wyłączniki przemysłowe spełniają wymogi dyrektyw maszynowych i mogą pełnić także funkcję awaryjnych wyłączników bezpieczeństwa, po zastosowaniu dostępnych akcesoriów. Wymagane czerwone pokrętło lub przycisk ryglowany na żółtym tle.

źródło: katalog Schneider Electric

Do profesjonalnych zastosowań przemysłowych dostępne są także wyłączniki silnikowe zintegrowane w zestawie ze stycznikami. Takie rozwiązanie może nazywać się zestawem rozruchowym lub rozrusznikiem silnikowym. Zapewnia silnikowi ochronę przed przetężeniami i asymetrią zasilania, a jednocześnie umożliwia zdalne sterowanie pracą silnika. W wersji ekonomicznej albo będąc pod presją czasu można samemu zbudować taki rozrusznik zestawiając obok siebie dowolny stycznik z wyłącznikiem silnikowym nawet innego producenta i łącząc je przewodami.

Ochrona silników 1-fazowych. Istnieje także możliwość użycia wyłączników silnikowych do ochrony silników 1-fazowych 230V przed przeciążeniami i zwarciami. W takim przypadku podłączenia należy dokonać szeregowo w taki sposób, aby prąd roboczy przepływał przez wszystkie 3 bieguny wyłącznika silnikowego (schematy B i C). W podłączeniu wg schematu C rozłączane są oba bieguny robocze, na wypadek zamiany biegunów - co jest pożądane w urządzeniach przenośnych, niepodłączonych na stałe. Natomiast w żadnym razie nie można połączyć 3 biegunów równolegle (schemat A), ponieważ oznaczać to będzie potrojenie nastawionych wartości prądu.
