Jaki przewód na przedłużacz

Do wnętrz mieszkalnych i biurowych najlepsze są przedłużacze z przewodów w izolacji z tworzywa sztucznego (polwinitu) OMY (H03VV-F), OWY (H05VV-F), które w temperaturze pokojowej zachowują giętkość, a jednocześnie łatwo zmywa się z nich zabrudzenia.

Na zewnątrz budynków oraz w warunkach budowlanych czy warsztatowych najlepiej spisują się przedłużacze z przewodów w izolacji gumowej OW (H05RR-F), OnPD (H07RN-F) lub poliuretanowej H07BQ-F, które zachowują giętkość także w temperaturach poniżej zera oraz mają większą odporność na uszkodzenia mechaniczne. Jednak - ze względu na niższą cenę - dość powszechne jest stosowanie na zewnątrz także przewodów w izolacji z polwinitu, które łatwiej się "kaleczą" na ostrych krawędziach, a w niskich temperaturach sztywnieją i źle się zwijają.

>> zobacz szczegółowe informacje o przewodach giętkich

Niezależnie od tego, który z ww. przewodów jest użyty, grubość jego żył jest dobierana do mocy urządzeń, a właściwie do wynikającej z niej wielkości pobieranego prądu. Poniższe tabele uwzględniają dodatkowo spadki napięć na większych długościach, aby nie powodowały utraty mocy urządzeń.

Przedłużacze 1-fazowe 230V

Maksymalny prąd	Maksymalna moc	Przekrój dla długości do 15m	Przekrój dla długości do 20m	Przekrój dla długości do 30m	Przekrój dla długości do 40m	Przekrój dla długości do 50m
10A	2 300W	3x1	3x1,5	3x1,5	3x2,5	3x2,5
16A	3 680W	3x1,5	3x2,5	3x2,5	3x4	3x4

Przedłużacze 3-fazowe 400V (siłowe) - obciążane symetrycznie, tylko silnikami 3-fazowymi

Maksymalny prąd	Maksymalna moc	Przekrój dla długości do 15m	Przekrój dla długości do 20m	Przekrój dla długości do 30m	Przekrój dla długości do 40m	Przekrój dla długości do 50m
16A	7,5kW	5x1,5	5x1,5	5x1,5	5x1,5	5x1,5
32A	15kW	5x4	5x4	5x4	5x4	5x4

Przedłużacze 3-fazowe 230/400V (siłowe) z możliwością obciążania asymetrycznego, także odbiornikami 1-fazowymi 230V

Maksymalny prąd	Maksymalna moc	Przekrój dla długości do 15m	Przekrój dla długości do 20m	Przekrój dla długości do 30m	Przekrój dla długości do 40m	Przekrój dla długości do 50m
16A	7,5kW	5x1,5	5x2,5	5x2,5	5x4	5x4
32A	15kW	5x4	5x4	5x6	5x10	5x10

Żyły przewodzące
Do wykonywania przedłużaczy stosuje się przewody giętkie z żyłą miedzianą w postaci linki, żeby były odporne na częste zginanie, zwijanie i rozwijanie.
Prąd pobierany przez urządzenia podłączone do przedłużacza nie może przekraczać długotrwałej obciążalności prądowej przewodu z którego przedłużacz jest wykonany.

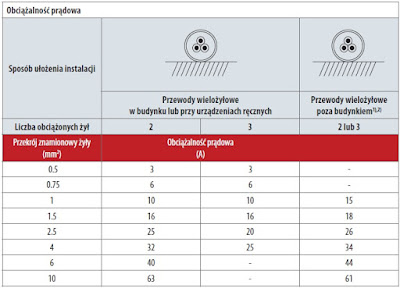

źródło: katalog Tele-Fonika

Dodatkowo uwzględnia się także długość przedłużacza, aby nie było zbyt dużego spadku napięcia i wynikającej z niego utraty mocy urządzeń.

Liczbę żył

w przewodzie na przedłużacz dobiera się do rodzaju instalacji i odbiorników prądu:

• 2-żyłowe powinny być stosowane tylko do zasilania urządzeń 1-fazowych 230V nie wymagających uziemienia, jak miksery, radioodbiorniki, lampki biurkowe itp.
• 3-żyłowe do zasilania wszystkich urządzeń 1-fazowych 230V, zarówno z uziemieniem jak i bez,
• 4-żyłowe do zasilania urządzeń 3-fazowych 400V w starszych instalacjach z układem sieci TNC, w którym biegun neutralny jest połączony z biegunem ochronnym w jeden PEN,
• 5-żyłowe do zasilania urządzeń 3-fazowych 400V w nowszych instalacjach, w których biegun neutralny N jest rozdzielony z biegunem ochronnym PE.

Jaka wtyczka i gniazdo na przedłużacz

Wybór jest ogromny, ale do wykonania przedłużaczy mieszkaniowych czy biurowych z przewodów w izolacji z tworzywa sztucznego najczęściej stosowane są zwykłe wtyki oraz gniazda przenośne z tworzywa. Tak jak przewody OMY i OWY mogą być w kolorze białym, a niektóre występują także w wersji czarnej.

źródło: Plastrol

Do wykonania przedłużaczy gumowych z przewodów OW, OnPD warto zastosować bardziej masywne i wytrzymałe wtyczki oraz gniazda gumowe.

źródło: Scame i AEP

Poza płaskimi wszystkie z powyższych wtyczek i gniazd są przystosowane nominalnie do prądu 16A, ale nie sprawdziłyby się przy długotrwałym użytkowaniu z takim obciążeniem. Styki uległyby przegrzaniu i wypaleniu, a izolacja by się stopiła. Do długotrwałego użytkowania pod dużym obciążeniem w przemyśle czy gastronomii, do zasilania pieców akumulacyjnych, dużych term, bojlerów itp. należy zastosować przemysłowe wtyczki 1-fazowe 230V o grubszych i dłuższych bolcach oraz prądzie znamionowym 16A lub 32A. Występują w wersji podstawowej IP44 - odpornej na bryzgi wody oraz IP67 - hermetycznej, do pracy w warunkach o wysokiej wilgotności lub zapyleniu. Wtyczki przemysłowe współpracują ze specjalnymi gniazdami przemysłowymi o trzech otworach, w wersjach m.in.: natynkowej lub przenośnej i szczelnościach: IP44 lub IP67.

źródło: PCE
